CC-mått för dusch, vad betyder cc och hur mäter du rätt?

cc betyder centrum till centrum. Det är avståndet mellan mitten på det ena vattenröret i väggen och mitten på det andra, alltså mellan varmvatten och kallvatten där de kommer ut. Måttet skrivs ibland c/c eller centrumavstånd och anges alltid i millimeter.

Frågan dyker upp så fort något ska fästas i två punkter samtidigt. En utanpåliggande duschblandare har två anslutningar som måste möta väggens två rör exakt. Sitter rören 160 mm isär men blandaren är byggd för 150 mm går den inte att montera. Det är en centimeter och den centimetern finns ingenstans att ta.

Därför är cc det första du behöver veta när du ska byta blandare i ett befintligt badrum. Vid nybyggnation är det tvärtom: då bestämmer du blandaren först och rörmokaren drar rören efter dess mått.

Två mått dominerar marknaden och skillnaden mellan dem är exakt en centimeter.

• cc 160 mm – det nordiska standardmåttet. Är badrummet byggt eller renoverat i Sverige de senaste decennierna är det med stor sannolikhet 160 mm du har i väggen.
• cc 150 mm – det kontinentala måttet. Vanligt i europeiska serier och i importerade duschset.

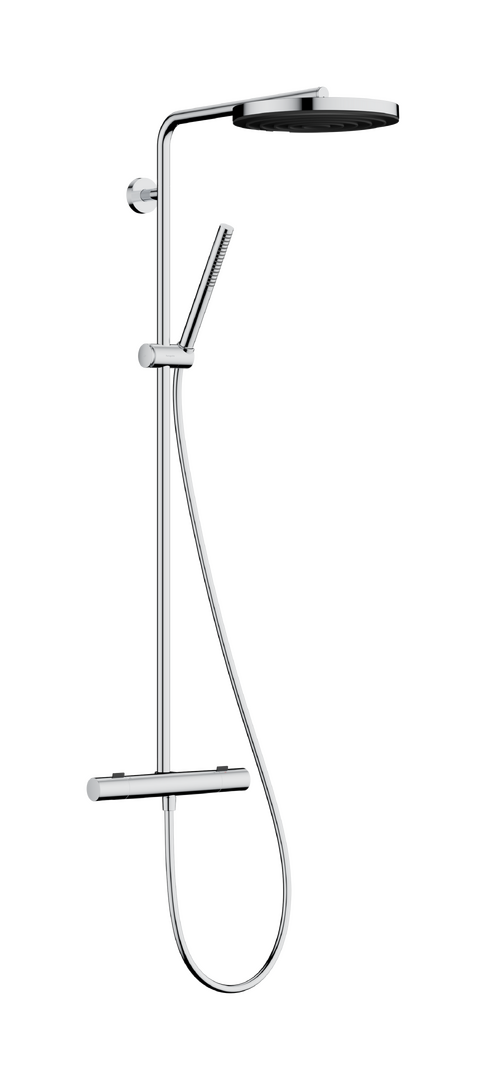

Tillverkare som säljer på båda marknaderna löser det genom att göra samma duschset i två versioner. Måttet står då i produktnamnet. Jämför Pulsify S Puro Showerpipe 260 med Ecostat Fine 160cc med samma set i 150cc. Det är samma dusch, samma termostat och samma pris men bara den ena passar din vägg.

Skillnaden syns i klartext under fliken Specifikation på produktsidan, där raden Centrumavstånd anger 160 mm respektive 150 mm. Där ser du också att anslutningsgängan skiljer sig mellan versionerna. Ännu ett skäl att beställa rätt version från början i stället för att försöka anpassa i efterhand.

I äldre hus och i badrum där rören dragits om utan att någon tänkte på standardmåttet så kan du stöta på i stort sett vilket mått som helst. Då är det excenterkopplingar som gäller och du kan läsa mer om dem längre ned.

Du behöver bara ett måttband och mätningen tar en minut.

1. Mät mellan rörens mitt och inte mellan kanterna. Enklast: mät från vänster rörs vänsterkant till höger rörs vänsterkant för då blir det automatiskt centrum till centrum.
2. Mät på röret eller rosetten och inte på den gamla blandarens kropp. Blandaren kan sitta på excenterkopplingar som redan förskjuter måttet.
3. Runda till närmaste tiotal. Får du 158 eller 162 mm är troligen cc 160 mm eftersom måttbandet och väggens rosetter är sällan exakta på millimetern.
4. Kontrollera att rören sitter i våg och lika långt ut ur väggen. Skiljer de sig i höjd eller djup behöver du excenterkopplingar oavsett vilket cc-mått du har.
5. Jämför med produkten. På produktsidan hittar du raden Centrumavstånd under fliken Specifikation, och den fullständiga måttritningen under fliken Dokumentation.

Ska du beställa till ett badrum som ännu inte är byggt gäller omvänd ordning: bestäm produkten först, hämta måttritningen och ge den till rörmokaren innan rören dras. Det är den ordningen som gör att allt passar.

Att väggen säger ett och blandaren ett annat är vardagsmat vid renovering. Det finns tre lösningar, i stigande ordning av besvär.

1. Excenterkopplingar

Excenterkopplingar, kallas ofta S-kopplingar, har en förskjuten mitt. Genom att vrida dem flyttas anslutningen i sidled och de tar därmed upp en avvikelse i storleksordningen en centimeter åt vardera hållet. De rättar samtidigt till rör som sitter olika långt ut ur väggen. Exakt hur mycket just din koppling klarar står i dess måttritning, så kontrollera den innan du beställer.

2. Välj rätt version av samma produkt

Finns duschsetet i båda utförandena är det förstås enklast att beställa det som matchar väggen, 150cc-versionen eller 160cc-versionen. Kolla produktnamnet: cc-måttet står ofta där och i övrigt är produkterna identiska. Fler färdiga set hittar du under duschset.

3. Flytta rören

Sista utvägen och den dyraste är att låta rörmokaren dra om anslutningarna. Det innebär ingrepp i väggen och att ytskiktet måste återställas av behörig våtrumsentreprenör. Ska badrummet ändå renoveras är det däremot rätt tillfälle att lägga rören på standardmått och slippa problemet i framtiden.

Med en inbyggd lösning finns ingen synlig blandare med två anslutningar som ska mötas. I stället byggs en inbyggnadsdel in i väggen och termostaten monteras på den. Vatten in och vatten ut sköts inne i väggen vilket betyder att cc-måttet inte längre är något du behöver matcha. Det du istället bestämmer är var i väggen boxen ska sitta och på vilken höjd.

Utanpå syns bara termostatens platta och reglagen, till exempel Ecostat comfort Q med kantig form eller Ecostat comfort E med mjukare linjer. Båda har säkerhetsspärr vid 40 °C och separata reglage för temperatur och flöde.

Till en inbyggdsinstallation hör också en läckagesäkerhetsbox. Branschreglerna för våtrum kräver att ett läckage från inbyggda anslutningar blir synligt istället för att rinna in i konstruktionen. Läckageboxen hos oss Joramark i rostfritt AISI 304, sluter om inbyggnadsdelen och leder eventuellt läckage vidare genom ett skyddsrör till en plats där det syns direkt. Den kan monteras i regelvägg eller gjutas in i betong.

Är du osäker på vilka delar som hör ihop finns vår duschkonfigurator, där du bygger ihop inbyggnadsdel, termostat, takdusch och handdusch steg för steg och ser vad som krävs bakom väggen.

cc är det mått folk ringer om, men det är sällan det enda som behöver stämma. Fyra till, som är lätta att missa:

• Höjden på blandaren. Vanligt är att duschtermostaten sitter runt 1 100 mm över färdigt golv men det är en vanesak snarare än en regel. Bestäm höjden tillsammans med rörmokaren innan rören dras för efteråt går den inte att ändra utan att öppna väggen.
• Duscharmens längd. Den avgör hur långt ut från väggen takduschen hamnar, alltså om du står under strålen eller i kanten av den. Duscharm E är 390 mm lång.
• Tak eller vägg. De flesta huvudduschar kan monteras på båda sätten, men modeller som ska ligga i jämnhöjd med taket, exempelvis Raindance E 400/400, kräver en separat inbyggnadsdel som inte ingår i leveransen. Det måste vara bestämt innan innertaket byggs.

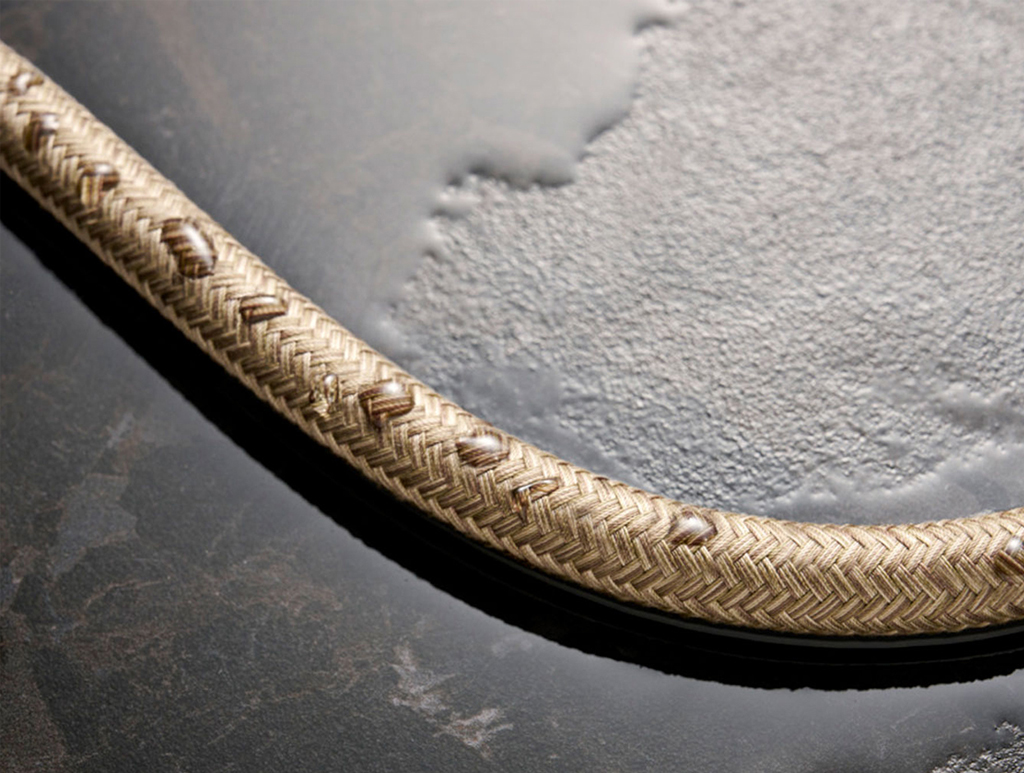

• Slanglängden. En kort slang begränsar var handduschen når. DesignFlex är 160 cm och passar konventionella handduschar.

Alla dessa mått står i produktens måttritning under fliken Dokumentation. Skriv ut den och ge till rörmokaren för det är billigare än att gissa.

Samma princip dyker upp på fler ställen i badrummet och frågorna liknar varandra.

• Vattenburen handdukstork. Här är cc avståndet mellan de två röranslutningarna och det är knutet till torkens bredd. Tango BTH 50514 har till exempel cc 500 mm. Till dolda rördragningar kompletteras torken med ett ventilfäste som väljs efter vilken rörtyp som sitter i väggen och den frågan äger rörmokaren. Se hela sortimentet under handdukstorkar.
• Vägghängd toalett. Där handlar cc om avståndet mellan de två bultarna som toaletten hänger på. iFrame inbyggnadscistern är förberedd för centrumavstånd 180 mm och 230 mm vilket täcker de allra flesta vägghängda modeller.

Ett cc-mått är billigt att kontrollera i förväg och dyrt att upptäcka när rörmokaren står i badrummet med en blandare som inte passar. Tre sätt att bli säker:

• Läs måttritningen. Den ligger under fliken Dokumentation på produktsidan och innehåller alla anslutningsmått.
• Skicka din fråga till oss. Har du mätt upp väggen men är osäker på vad som passar – hör av dig via kontaktsidan, gärna med måttet och ett foto på befintlig installation.
• Se produkterna på plats. Boka en visning i vårt showroom eller besök någon av våra återförsäljare.

Ska hela duschplatsen bytas är det ofta värt att ta beslutet i ett svep. Antingen väljer du ett färdigt duschset, där termostat, takdusch och handdusch redan är matchade och cc-måttet står i namnet – eller så sätter du ihop det själv ur duschplatsen med takdusch och handdusch var för sig. Då blir cc, höjd och armlängd ett enda beslut i stället för tre.
